在電工作業的日常操作中，電工操作人員可能會發現有些電氣設備的額定電壓等于系統的額定電壓，比如三相異步電動機的銘牌中額定電壓為380V，而低壓系統的額定電壓也為380V，也就是說用電設備的額定電壓等于系統的額定電壓。而有些電氣設備的額定電壓要比同級電網額定電壓要高，比如戶外高壓真空斷路器的額定電壓為12kV，同系統額定電壓為10kV，要比系統的額定電壓要高。那么為什么會出現這種情況呢？

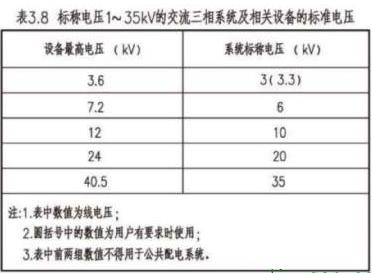

首先分析一下系統額定電壓，系統額定電壓又稱系統標稱電壓，它是由國家根據國民經濟發展水平和電力工業發展水平?jīng)Q定的，是確定其它電氣設備額定電壓的基本依據。我國電網的額定電壓等級有0.38kV、10kV、35kV、110kV、220kV等。用電設備運行時送電線路上會產生電壓損耗，所以造成送電線路上各點電壓不相同，但是生產出來的電氣設備不可能按照實際安裝地點的電壓設計其額定電壓，一般取送電線路的額定電壓為用電設備的額定電壓。但是需要注意的是，GB/T11022-2011《高壓開關設備和控制設備標準的共同技術要求》規定，高壓開關設備和控制設備的額定電壓按照其允許最高工作電壓來標注，也就是說設備的額定電壓不低于系統可能出現的最高電壓。目前我國生產的高壓開關設備都是按照這個進行標注的。對于系統電壓等級為10kV，系統出現的最高電壓為11.5kV，設備最高電壓為12kV，即設備額定電壓為12kV。也就是說對于用電設備來說額定電壓等于系統的額定電壓，對于高壓開關和控制設備來說其額定電壓按照系統的最高電壓進行設置的。
|
